Hangzhou Evershine Pneumatic Import & Export Co., Ltd. Xitoyda 24vdc pnevmatik solenoid klapanning etakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Katta tajribaga ega bo'lgan holda, biz global mijozlarga yuqori sifatli pnevmatik komponentlarni taqdim etishga sodiqmiz. Fabrikamızdan ulgurji tayyorlangan pnevmatik solenoid klapan 24vdc ga xush kelibsiz. Bundan tashqari, OEM xizmati mavjud.
24V doimiy lasanli 4V seriyali past kuchlanishli boshqaruv tizimlari uchun pnevmatik solenoid valf deb ataymiz. U standart klapanlarimiz kabi ishonchli yo‘nalishni boshqarishni ta’minlaydi, lekin PLC, sanoat kontrollerlari va akkumulyator{5}}qo‘llab-quvvatlanadigan tizimlar bilan uzluksiz integratsiyalashgan 24V DC solenoid bilan. Uni 24V quvvat manbaiga ulang, signalni qo'llang va u o'z ishini bajarsin: havoni to'g'ri borishi kerak bo'lgan joyga, qachon u erga borishi kerak bo'lganda yo'naltiring.
U o'rnatilgach va boshqaruv tizimingizga ulangan bo'lsa, bu haqda o'ylashingiz shart emas. Kam{1}}quvvat lasan atigi 2,8 Vt dan 3,0 Vtgacha (seriyaga qarab) quvvat oladi, bu esa boshqaruv kabinetingizni salqin tutadi va energiya sarfini past qiladi. IP65 himoyasi chang va namlikdan saqlaydi. Voltajni o'zgartirish bilan bog'liq muammolar yo'q. Haddan tashqari issiqlik batareyalari yo'q. Moslik muammosi yo'q.
Nazorat ehtiyojlaringizga mos keladigan bir nechta konfiguratsiyalarda mavjud:

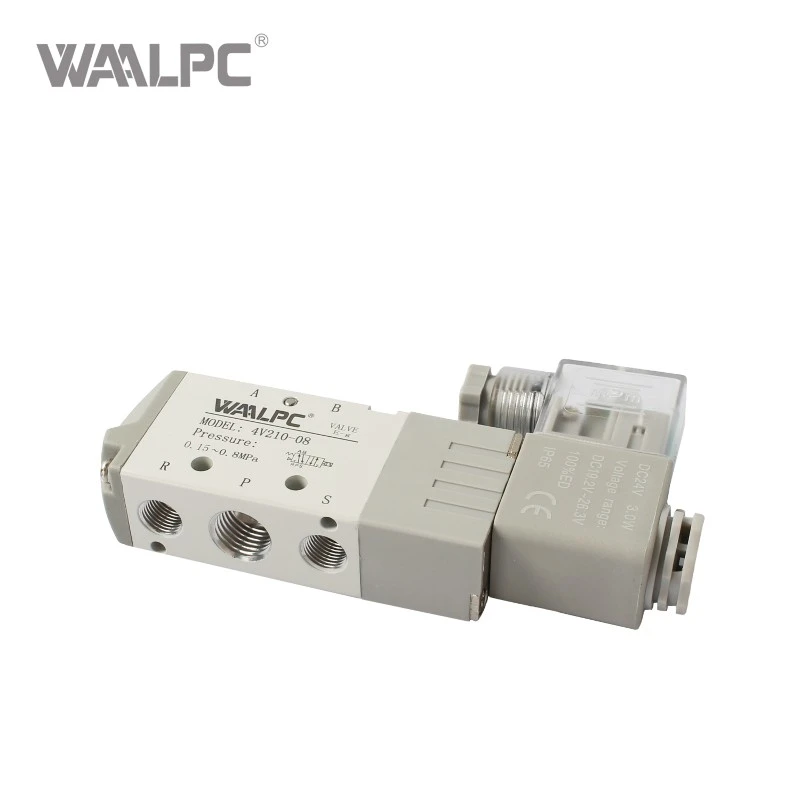

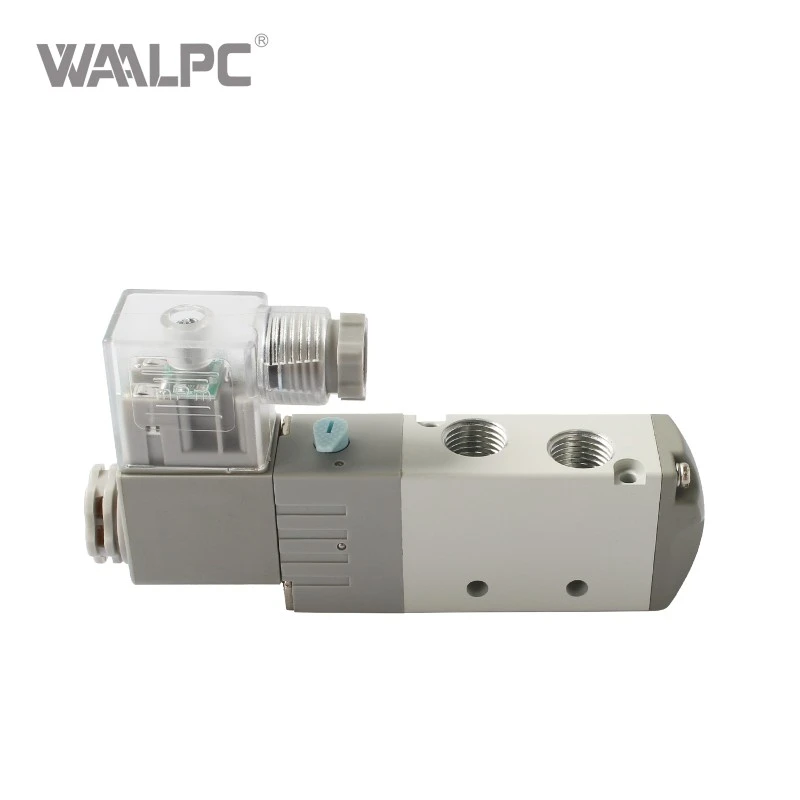

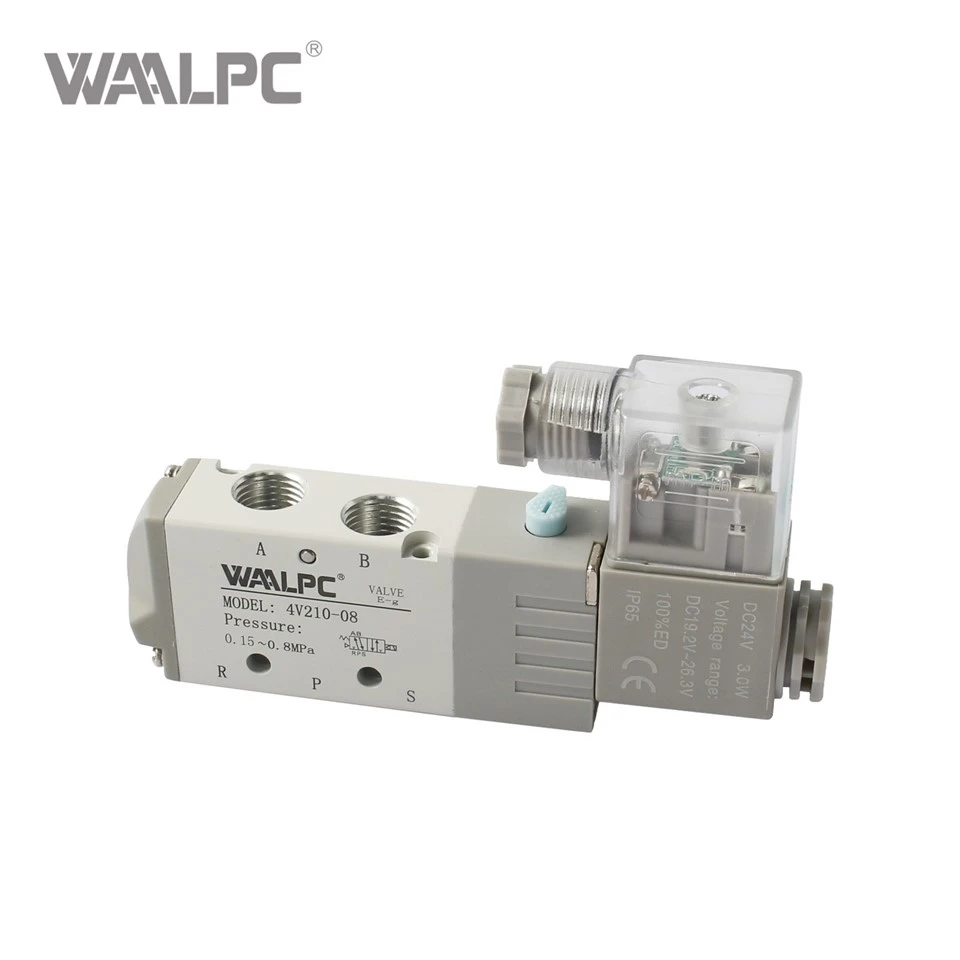

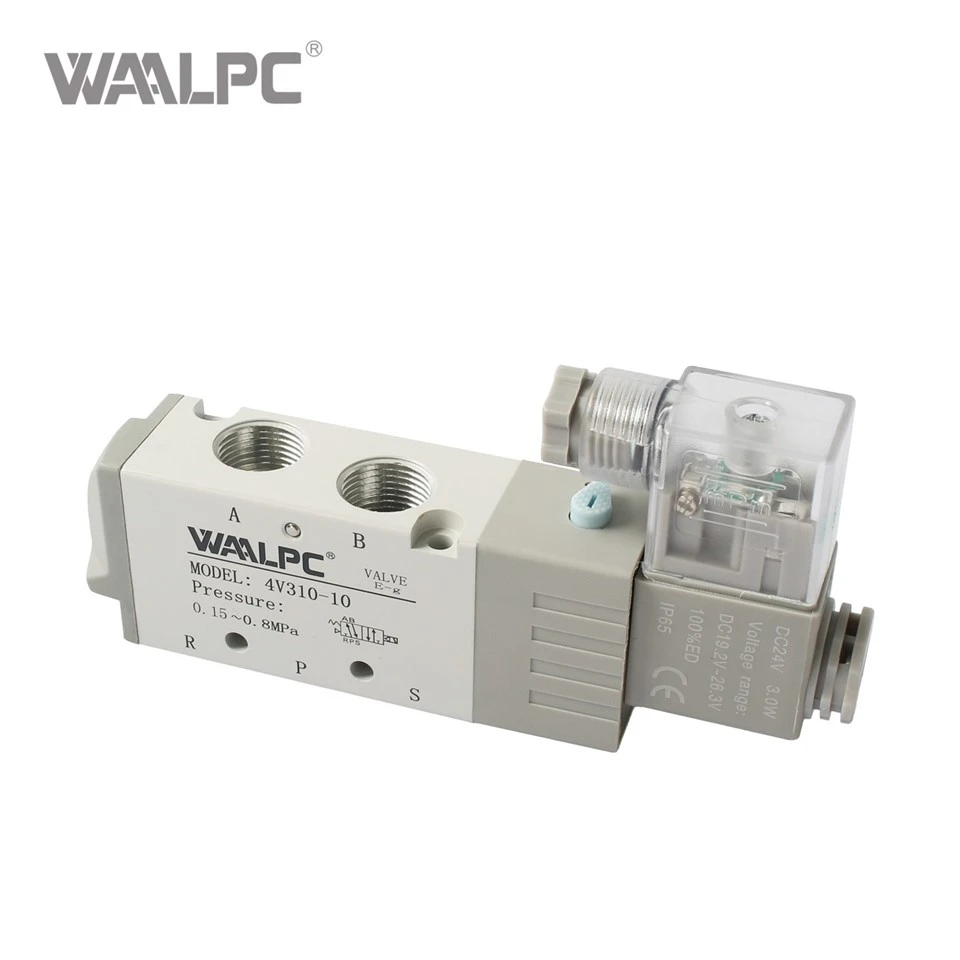

5/2 yoʻlli bitta lasan(4V110 / 4V210 / 4V310 / 4V410) - bahorni qaytarish, oddiy uzaytirish/orqaga tortish ilovalari uchun ideal

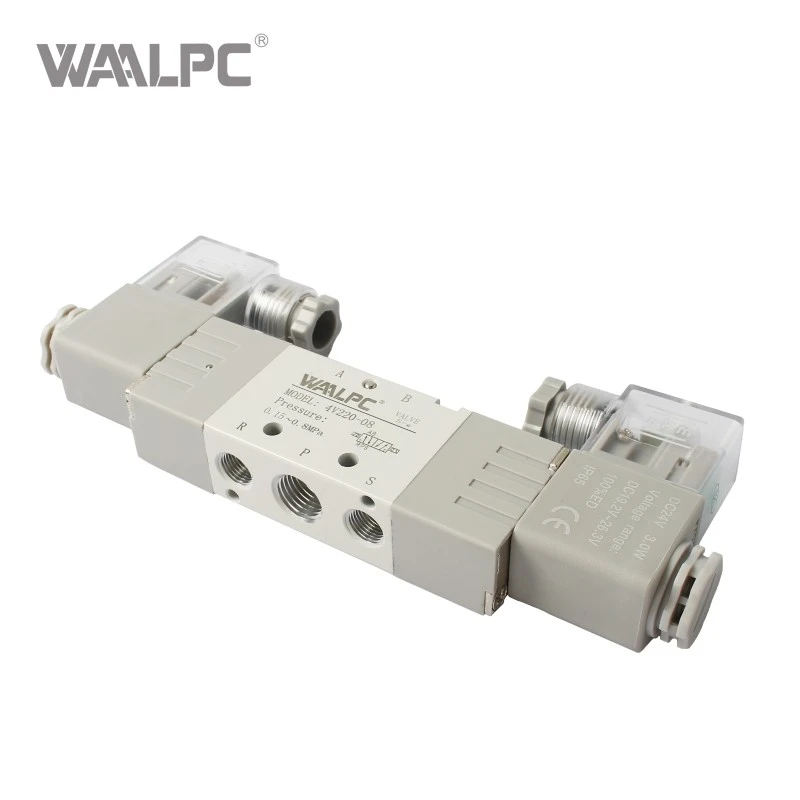

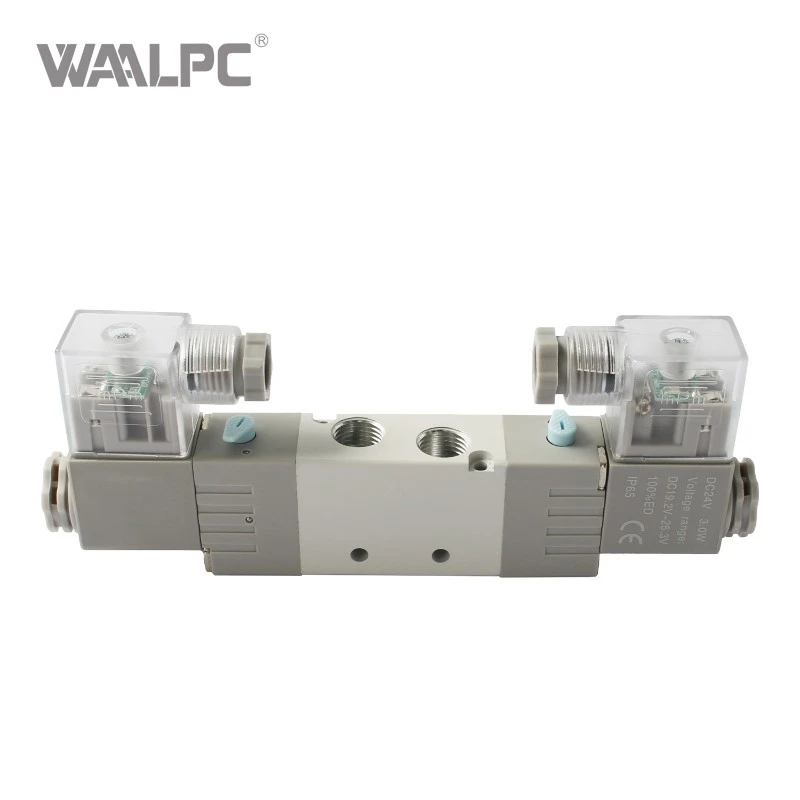

5/2 yo'lli ikki tomonlama kangal(4V120 / 4V220 / 4V320 / 4V420) - xotira funktsiyasi bilan, quvvat yo'qolganidan keyin o'rnini saqlab qoladi

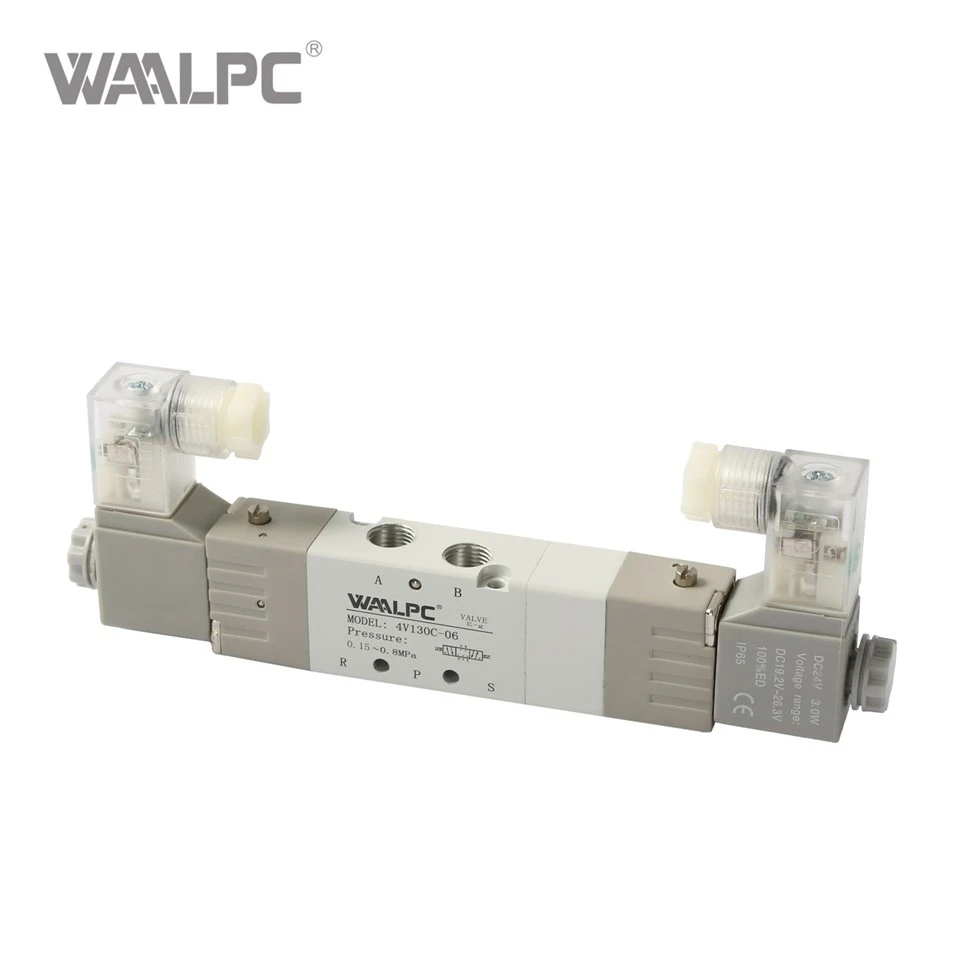

5/3 yo'lli ikki tomonlama rulon(4V130C/E/P / 4V230C/E/P / 4V330C/E/P / 4V430C/E/P) – uchta markaziy joylashuv varianti: yopiq, egzoz yoki bosim
Mahsulot taqdimoti
Pnevmatik solenoid klapan 24Vdc - 4V seriyali 24 voltli yo'nalishni boshqarish valfizamonaviy boshqaruv panellarida biz doimo ko'rib turgan juda haqiqiy muammoni hal qilish uchun mo'ljallangan - bugungi avtomatlashtirish tizimlari bilan osongina integratsiyalashgan ishonchli, past kuchlanishli pnevmatik boshqaruvga bo'lgan ehtiyoj.
24V DC lasanli 4V seriyali-bu muammoni hal qiladi. U sizning 24V DC nazorat signalini oladi va uni aniq pnevmatik harakatga aylantiradi - siqilgan havoni to'g'ri portga yo'naltirish uchun tezlik va ishonchlilik bilan g'altaklarni siljitadi. Biz dizaynni sodda va mustahkam qilib qo‘ydik – alyuminiy qotishma korpusi, ichki uchuvchi ishlashi va minimal quvvat sarflaydigan 24V doimiy lasan. IP65 himoyasi uning talab qilinadigan sanoat muhitida ishonchli ishlashini ta'minlaydi.
Siz yangi boshqaruv paneli quryapsizmi, mavjud tizimni yangilayapsizmi yoki PLC bilan integratsiya qilyapsizmi, bu 24Vdc pnevmatik solenoid klapan sizga tashvishlanish uchun kamroq narsani beradi. Uni 24V quvvat manbaiga ulang, signal yuboring va uning o'zgarishiga ruxsat bering - bu g'oya.
Qutining ichida nima bor
4V seriyali pnevmatik solenoid klapan 24Vdc atigi 2,8 Vt dan 3,0 Vtgacha quvvat oladigan 24 V DC solenoid lasan bilan birga keladi - bu sizning boshqaruv tizimingizni samarali va komponentlaringizni salqin tutadi. Alyuminiy qotishma tanasi engil, ammo bardoshli bo'lib, sanoatda ko'p yillik foydalanishga to'g'ri keladi. Ichkarida, u maxsus muhrlash texnologiyasiga ega bo'lgan toymasin g'altak dizaynidan foydalanadi - nol oqish va sezgir javob beradi.
Uchta valf turidan tanlang:
5/2 yoʻlli bitta lasan: Bahorning qaytishi, quvvat oʻchirilganda asl holatiga qaytadi – bir-tasirli silindrlar yoki oddiy ikki{1}}tasirli ilovalar uchun juda mos keladi.
5/2 yo'lli ikki tomonlama kangal: Xotira funktsiyasi - quvvat yo'qolganidan keyin ham o'z o'rnida qoladi, pozitsiyani saqlashni talab qiluvchi ilovalar uchun ideal
5/3 yo'lli ikki tomonlama rulon: uchta markaziy joylashuv funksiyasi – C (yopiq), E (egzoz) yoki P (bosim) – ikki-tasirli silindrlar uchun oʻrta holatini aniq boshqarish imkonini beradi.
Port o'lchamlari G1/8 dan G1/2 gacha seriyalar bo'ylab, 8,6 mm² dan 50 mm² gacha bo'lgan samarali uchastkalari bilan. 24V DC bobini ±10% kuchlanish o'zgarishini qabul qiladi, bu sizga boshqaruv tizimi dizaynida moslashuvchanlikni beradi.
Nima uchun u ajralib turadi
Mijozlarimizdan qayta-qayta eshitganimiz, ular 24Vdc pnevmatik solenoid klapanning kam quvvat sarfini qanchalik qadrlashlari. Atigi 2,8 Vt dan 3,0 Vt gacha bo'lgan quvvatda u issiqlikni minimal darajada ushlab turadi - haddan tashqari qizib ketish batareyalari, isrof energiya, katta quvvat manbalari yo'q.
24V DC mosligi yana bir katta ortiqcha. Agar aralash kuchlanish tizimlari bilan shug'ullanishga to'g'ri kelgan bo'lsa - bu erda 110 V AC, u erda 24 V doimiy - bu erda qiymatni ko'rasiz. Ushbu valf bir xil 24V DCda ishlaydi, bu sizning PLC va sensorlaringizni quvvatlantiradi va boshqaruv paneli dizaynini soddalashtiradi. Hech qanday o'rni, kuchlanish konvertorlari, qo'shimcha komponentlar yo'q - faqat to'g'ridan-to'g'ri ulanish.
Va IP65 himoya darajasi? Bu shuni anglatadiki, 24Vdc pnevmatik solenoid klapan hatto chang yoki nam muhitda ham ishlashni davom ettiradi - namlikning kirishi yoki changning ifloslanishi ishlashga ta'sir qilmaydi.
Qoʻlda bekor qilish oddiy bosish tugmasi boʻlib, u oʻrnatish yoki nosozliklarni bartaraf etish vaqtida valfni qoʻlda siljitish imkonini beradi – quvvat talab qilmaydi. Bu sozlash vaqtida vaqtni tejaydi va diagnostikani osonlashtiradi.
Bu sizning boshqaruv panelingiz uchun nimani anglatadi
Keling, amaliy natijalar haqida gapiraylik. 24Vdc pnevmatik solenoid klapandan foydalanganda yaxshi narsalar sodir bo'ladi.
Boshqaruv panelingiz salqin bo‘lib qoladi – kam quvvat iste’moli kamroq issiqlik degan ma’noni anglatadi, ya’ni kichikroq korpuslar va kamroq sovutish xarajatlari. Sizning PLC to'g'ridan-to'g'ri integratsiyalanadi - hech qanday o'rni, kuchlanish konvertorlari, qo'shimcha komponentlar yo'q. Sizning tizimingiz ishonchli bo'lib qoladi - 24V DC lasan AC tizimlariga zarar etkazadigan kuchlanishning pasayishi va kuchlanishiga qarshi immunitetga ega.
Siz ehtiyot qismlar inventarizatsiyasini soddalashtirasiz - butun boshqaruv tizimida bitta kuchlanish. Siz o'rnatish vaqtini qisqartirasiz - simga kamroq komponentlar, kamroq xatolar. Va sizning texnik xizmat ko'rsatuvchi guruhingiz kuchlanish bilan bog'liq muammolarni bartaraf etish- uchun kamroq vaqt sarflaydi.
Siz kamroq klapanlarni almashtirasiz, chunki ular uzoqroq xizmat qiladi - maxsus g'altakni qayta ishlash ishqalanishni kamaytiradi va 15 million tsikldan ortiq xizmat muddatini beradi. Siz kamroq rejalashtirilmagan to'xtashlarga duch kelasiz va ishlab chiqarishingiz muammosiz ishlaydi.
Haqiqiy raqamlar bilan tasdiqlangan
Biz shunchaki da'vo qilmaymiz - biz bu klapanlarni to'g'ri sinovdan o'tkazamiz.
4V seriyali pnevmatik elektromagnit klapan 24Vdc 0,15 dan 0,8 MPa gacha bo'lgan ish bosimi oralig'ida ishlash uchun ishlab chiqilgan bo'lib, 1,2 MPa bosim bosimi bilan sizga mustahkam xavfsizlik chegarasini beradi. Ishlash harorati oralig'i -20 darajadan 70 darajagacha bo'lib, deyarli barcha ichki sanoat muhitini qamrab oladi.
24V DC bobini ±10% kuchlanish bardoshlik bilan atigi 2,8 Vt (4V110 seriyali) yoki 3,0 Vt (4V210/4V310 seriyali) quvvat oladi. Samarali kesma maydonlari seriya boʻylab 8,6 mm² (Cv=0.51) dan 50 mm² (Cv=2.79) gacha boʻlib, ilovangizga mos keladigan oqim hajmini taʼminlaydi. Maksimal ish chastotasi sekundiga 5 tsiklga etadi (yoki 4V310 uchun sekundiga 4 tsikl).
Bular tasdiqlangan, dala{0}}sinovdan oʻtgan texnik xususiyatlar. 24V DC bobinli 4V seriyali butun dunyo bo'ylab minglab boshqaruv panellarida o'rnatildi - qadoqlash liniyalarida, yig'ish stantsiyalarida, robototexnika hujayralarida va boshqalarda ishonchli ishlaydi.
Texnik ma'lumotlar jadvali
|
Parametr |
4V110-24VDC |
4V210-24VDC |
4V310-24VDC |
4V410-24VDC |
|
Ishlash vositasi |
Filtrlangan havo (40 mkm) |
Filtrlangan havo (40 mkm) |
Filtrlangan havo (40 mkm) |
Filtrlangan havo (40 mkm) |
|
Port hajmi |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
|
Bobin kuchlanishi |
24V DC |
24V DC |
24V DC |
24V DC |
|
Quvvat iste'moli |
2.8W |
3.0W |
3.0W |
3.0W* |
|
Kuchlanish bardoshliligi |
±10% |
±10% |
±10% |
±10% |
|
Samarali hudud (5/2) |
10,2 mm² (Cv=0.6) |
17,0 mm² (Cv=1.0) |
28,0 mm² (Cv=1.65) |
50,0 mm² (Cv=2.79)* |
|
Samarali hudud (5/3) |
8,6 mm² (Cv=0.51) |
13,6 mm² (Cv=0.8) |
21,3 mm² (Cv=1.25) |
30,0 mm² (Cv=1.77)* |
|
Ish bosimi |
0,15~0,8MPa |
0,15~0,8MPa |
0,15~0,8MPa |
0,15~0,8MPa |
|
Isbot bosimi |
1,2 MPa |
1,2 MPa |
1,2 MPa |
1,2 MPa |
|
Ishlash harorati |
-20 ~ 70 daraja |
-20 ~ 70 daraja |
-20 ~ 70 daraja |
-20 ~ 70 daraja |
|
Maks. Chastotasi (5/2) |
5 sikl/sek |
5 sikl/sek |
4 sikl/sek |
3 sikl/sek* |
|
Maks. Chastotasi (5/3) |
3 sikl/sek |
3 sikl/sek |
3 sikl/sek |
2 sikl/sek* |
|
Himoya reytingi |
IP65 |
IP65 |
IP65 |
IP65 |
|
Tana materiali |
Alyuminiy qotishmasi |
Alyuminiy qotishmasi |
Alyuminiy qotishmasi |
Alyuminiy qotishmasi |
|
Og'irligi (bitta lasan) |
120g |
220g |
310g |
- |
|
Og'irligi (Qo'shaloq 5/2) |
175g |
320g |
400g |
- |
|
Og'irligi (Qo'shaloq bobin 5/3) |
252g |
360g |
450g |
- |
Mahsulot video
Bu yerda qisqacha koʻrsatmalar – oʻrnatish, ishlatish va haqiqiy-umumjahon qoʻllash misoli, bu 24Vdc pnevmatik solenoid klapanni ishlayotganini koʻrishingiz mumkin.
O'rnatish va texnik xizmat ko'rsatish bo'yicha maslahatlar - Biz bu sohada o'rgangan bir nechta narsalar
Biz ushbu klapanlarni har xil ilovalarda o‘rnatilganini ko‘rdik va yo‘lda bir nechta amaliy maslahatlarni oldik:
- Uni ishonchli tarzda o'rnating.Vana korpusidagi o'rnatish teshiklaridan foydalaning - agar valf to'g'ri o'rnatilmagan bo'lsa, tebranish g'altakning harakatiga ta'sir qilishi mumkin.
- Havoni filtrlang.Yuqori oqimda 40 mkm yoki undan nozikroq filtrdan foydalaning - ifloslangan havo vana ishdan chiqishining birinchi sababidir.
- Voltajingizni tekshiring.Ta'minot zo'riqishida 24V doimiy kuchlanishda barqaror ekanligiga ishonch hosil qiling - ±10% tashqaridagi kuchlanish o'zgartirish ishlashiga ta'sir qilishi mumkin.
- O'rnatish vaqtida qo'lda bekor qilishdan foydalaning.Bosish{0}}tugmasini qo‘lda bekor qilish pnevmatik sxemani quvvat sarflamasdan sinab ko‘rish imkonini beradi – bu o‘rnatish va nosozliklarni bartaraf etishda qulay xususiyat.
- Agar kerak bo'lsa, rulonlarni almashtiring.Bobinlarni almashtirish mumkin - agar lasan ishlamay qolsa, butun valfni almashtirish kerak emas.
- Boshqaruv panelingizni salqin tuting.Kam 2,8 Vt dan 3,0 Vt quvvat sarfi yordam beradi, lekin yaxshi shamollatish hech qachon zarar qilmaydi.
Gap shundaki, bir nechta oddiy odatlar 24Vdc pnevmatik solenoid klapaningizni uzoq vaqt davomida muammosiz-ishini saqlab qoladi.
Tez-tez so'raladigan savollar - Bizga doimo so'raladigan savollar
1-savol: Ushbu valf qanday kuchlanishdan foydalanadi?
Javob: Bu 24V DC klapan - u standart 24V doimiy quvvatda ishlaydi, ko'pchilik PLC va sanoat kontrollerlari tomonidan ishlatiladigan bir xil kuchlanish.
2-savol: Quvvat iste'moli nima?
Javob: 24V DC lasan bor-yo'g'i 2,8 Vt (4V110 seriyali) yoki 3,0 Vt (4V210/4V310 seriyali) quvvat oladi, bu esa issiqlikni minimal darajada ushlab turadi va energiya xarajatlarini kamaytiradi.
3-savol: Ushbu valfni PLC bilan ishlata olamanmi?
Javob: Ha. 24V DC bobini PLC chiqishlari, o'rni chiqishlari va boshqa standart 24V DC nazorat signallariga to'g'ridan-to'g'ri ulanish uchun mo'ljallangan - kuchlanish konvertori kerak emas.
4-savol: 5/2 yo'l va 5/3 yo'l o'rtasidagi farq nima?
Javob: 5/2 tomonlama valfning ikkita pozitsiyasi va beshta porti bor – u ikki-tasirli silindrlarni boshqarish uchun ishlatiladi. 5/3 tomonlama valf uchta pozitsiyaga ega - u o'rta{6}}to'xtash nazoratini talab qiladigan ilovalar uchun markaziy holatni (yopiq, chiqindi yoki bosim) qo'shadi.
5-savol: Qanday port o'lchamlari mavjud?
Javob: G1/8, G1/4, G3/8 va G1/2 barcha seriyalarda mavjud.
6-savol: Bobinni almashtirish mumkinmi?
Javob: Ha – bobin almashtiriladigan komponent hisoblanadi, shuning uchun lasan ishlamay qolsa, butun valfni almashtirish shart emas.
